10 июня 2012
"Киноварь (ртутные краски)". Автор: Ивасив Александр Иванович
Изобразительное искусство / Иконопись / Иконы / Альбом Иконопись. Краски. Пигменты. Красочный слой
Разместил: Ивасив Александр


« Предыдущее фотоСледующее фото »

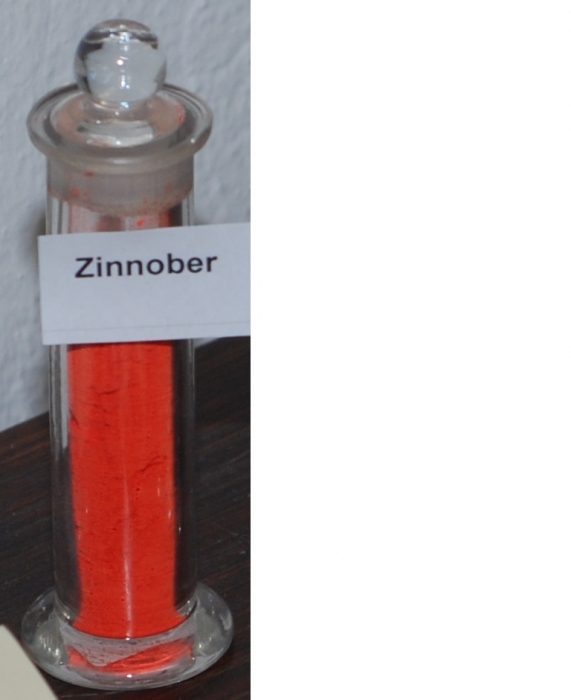

"Киноварь (ртутные краски)"



Краски этой небольшой группы содержат в своем составе различные соединения ртути.

Всем представителям ее свойственна ядовитость; лучшие из них имеют условную прочность, худшие — безусловную непрочность.



Киноварь

Vermillon de Chine, frangais, anglais, permanent, cinabre. Zinnober, chinesischer Karmin, Patent-Scharlach. Cinnabaris, Vermillon, french, chinese, extra.

Залежи натуральной киновари (руды) встречаются во многих частях света; вот почему вполне естественно, что киноварь как краска была известна уже в глубокой древности; присутствие киновари установлено в живописи древнего Египта, Греции и Рима; греки называли киноварь «миллос», римляне — «минимум». Натуральная киноварь встречается в СССР, Испании (Альмадена), Австрии (Идрия), в Калифорнии, Китае, Японии. Лучший сорт киновари привозится из Китая, где краска эта особенно популярна.

Натуральная киноварь, носящая название горной киновари, имеет различные оттенки,— от яркокрасного до тёмнокрасного; перед употреблением в дело подвергается только очистке и измельчению: чем тоньше размол киновари, тем ярче и красивее ее цвет.

Химический состав киновари — сернистая ртуть.

Сернистая ртуть имеется в двух видах (модификациях): один из них — вещество аморфное, черного цвета, другой — вещество кристаллическое, красного цвета. Киноварь есть кристаллическая сернистая ртуть. В производстве она получается сперва в виде сернистой аморфной ртути, а затем уже превращается в кристаллическую красную сернистую ртуть. Под продолжительным действием дневного света кристаллическое строение киновари в большей или меньшей степени изменяется в аморфное, в зависимости от чего краска более или менее чернеет. Такое видоизменение киновари является характерным свойством этой краски, и с ним знакомы были уже в старину.

Действие света на киноварь аналогично действию тепловой энергии на краску, под влиянием которой происходит почернение се. Киноварь, нагретая до 100° Ц, чернеет, но по охлаждении красный цвет ее снова возвращается. При нагревании же киновари до более высокой температуры, не менее 400° Ц, она, сделавшись черной, остается таковой и по охлаждения. Таким же образом действует свет на краску. Легко потемневшая киноварь при непродолжительном действии света на краску восстанавли-вает свой прежний цвет при отсутствии света. Так, мало чувствительные к свету сорта киновари, потемнев днем, возвращают значительную часть цвета ночью, краска же, долгое время находившаяся под действием света, приобретает уже стойкое почернение, которое более не восстановимо. Позднейшие изучения свойств киновари указывают на то, что краска чернеет тем сильнее, чем большую она имеет теплоемкость, и что превращение сернистой ртути из черной в красную сопровождается уменьшением ее в объеме; при почернении же красной сернистой ртути замечается обратное явление.

Кроме натуральной киновари, существует и искусственный продукт, который в наше время все более и более вытесняет натуральный. Начало изготовлению искусственной киновари было положено уже в XIII в. алхимиками, сделавшими первый почин в этом деле. В средние века были знакомы с производством искусственной киновари и в Китае.

Приготовление искусственной киновари в различных местах ее фабрикации различно; оно ведется двумя способами: так наз. сухим и мокрым, которые имеют много различных вариантов. При фабрикации сухим способом в Идрии поступают таким образом: 200 ч. ртути перемешивают с 35 ч. серы в продолжение 2—3 часов; полученную черно-коричневую порошкообразную массу помещают в специальные металлические котлы и слабо нагревают до химического соединения ртути с серой, затем огонь усиливают, киноварь возгоняется и осаждается в холодном приемнике. Мокрый способ (по проф. Бруннеру) состоит в следующем: 200 ч. ртути тщательно перемешиваются с 76 ч. серы; в образовавшуюся массу приливается раствор едкого кали (состоящий из 265 г воды и 50 ч. кали), и смесь нагревают до 45° Ц, помешивая вначале постоянно, а потом изредка. Спустя 8—12 часов процесс образования киновари закончен.

Приведенные выше описания способов приготовления киновари нужно считать в настоящее время устаревшими, так как позднейшие научные изучения краски дали возможность получать искусственным путем киноварь, не только не уступающую по прочности киновари натурального происхождения, но и превосходящую ее. Чтобы приготовить наиболее устойчивую по отношению к свету киноварь, оказалось необходимым придать ей наименьшую теплоемкость. В новом способе фабрикации киновари последняя получается не прямо из серы , ртути, как это практиковалось раньше, а из ртутных соединений (хлористой ртути, сулемы) и соединений серы (серной печени ).

Свойства киновари были хорошо изучены уже в старину; известна была и способность ее чернеть от действия света, равно как и те условия, при которых этот недостаток проявляется в большей или меньшей мере. Позднее, однако, знания эти были утеряны и забыты как для живописного, так и для малярного дела; даже в кругах ученых-специалистов сведения о свойствах киновари были весьма ограничены.
Изучение киновари и ее производства в начале XX в. позволяет сделать следующие заключения:

1) Всякая киноварь (кристаллическая сернистая ртуть), какого бы она происхождения ни была (натурального или искусственного), под влиянием дневного света более или менее чернеет, переходя из кристаллической сернистой ртути в аморфную того же химического состава, причем наиболее устойчивыми являются сорта настоящей китайской и голландской киновари.

2) С различными связующими веществами киноварь имеет различную прочность. Вреднее всего действует на нее копайский бальзам; затем следуют смолы и, наконец, растительные жирные масла, с которыми киноварь следует растирать только перед самым употреблением в дело. Чем дольше лежит без употребления киноварь, тертая на масле, тем скорее и сильнее она чернеет.

3) Очень вредно действуют на киноварь и лаки, под которыми она чернеет особенно скоро; чтобы предохранить краску от действия лака, необходимо последний отделить от киновари слоем клея.

4) В масляной живописи лучше сохраняются тонкие слои киновари, нежели толстые.

5) На масляном грунте киноцарь сохраняется хуже, чем на клеевом. Этим отчасти объясняется хороший цвет киновари у Рубенса, писавшего, как известно, на клеевом грунте.

6) Всего лучше сохраняется киноварь в темпере и акварели, но без покрытия лакомПри раскрывании темперы лаком необходимо места, написанные с киноварью, покрыть слоем клея (желатины), дабы киноварь не приходила в непосредственное соприкосновение с лаком, так как в лаках могут содержаться некоторые смоляные кислоты, которые действуют на краску.

7) Тяжелые сорта киновари прочнее легких.

8) Уксус, употреблявшийся в старину для очистки киновари, действует на многие сорта ее благоприятно, придавая ей более огненный тон и делая ее более прочной. Однако не все сорта киновари улучшаются от действия уксуса.

Киноварь, растертая с гумми-арабиком и яйцом, после трехмесячного действия на нее солнечных лучей темнеет очень незначительно. Та же краска, тертая с копайским бальзамом и скипидарно-даммаровым лаком, при тех же условиях сильно почернела; с маслом почернела несколько меньше. Масляная киноварь (с той же краской), крытая непосредственно скипидарно-даммаровым лаком и vernis a tableau Вибера, сильно почернела; крытая же ретушью Shonee freres потемнела очень мало. Масляная краска, крытая теми же лаками с промежуточным слоем гумми-арабика, яйца и белка, сохранилась очень хорошо.

Масляная киноварь названной фирмы и многих других, долго лежавшая без употребления, сильно почернела на свету — в некоторых случаях до полной потери красного цвета — без покрывания лаком. Свежеприготовленная масляная краска за тот же период времени лишь слегка потемнела.

Итак, киноварь чернеет со смолами всего сильнее, затем следует масло и, наконец, клеевые связующие вещества.

Но чем же объясняется это явление? Факт тот, что в данном случае мы не имеем дела с химическими явлениями, так как получившаяся от действия света черная краска состоит, как было уже указано выше, из той же сернистой ртути, изменившей лишь свое кристаллическое строение на аморфное. Разрешение этого любопытного вопроса, таким образом, упрощается. Раз свет изменяет своим действием физическое строение сернистой ртути, то ясно, что действие его будет тем сильнее, чем более краска проницаема для света. Киноварь в порошке мало проницаема для лучей света и потому в этом состоянии чернеет слабее; со связующими веществами она приобретает большую проницаемость и потому и большую способность чернеть. Связующие вещества, особенно хорошо пропускающие лучи света, позволяют им глубже проникать в вещество краски и тем сильнее производить свое действие. Масло имеет больший коэфициент преломления, нежели клей и ему подобные вещества, и потому масляная киноварь чернеет значительно сильнее, нежели клеевая, темпера и т. п. Так как показатель преломления у смол выше, чем у масла (1,54 против 1,48), то киноварь со смолами чернеет еще сильнее.

Воск имеет коэфициент преломления 1,52 и потому в этом отношении близок к смолам. Разумеется, и различные смолы обладают различной проводимостью световых лучей. Так как из опытов видно, что киноварь с копайским бальзамом чернеет сильнее, нежели с другими смолами, то очевидно, что этот последний имеет больший коэфициент преломления, нежели даммар или шеллак.

Киноварь обладает большим удельным весом (8,21), который значительно колеблется в различных сортах краски. Она требует тончайшего измельчения, которое, однако, имеет известный предел. В. Оствальд относит ее к разряду мощных по цвету красок, но теряющих при излишне тонком измельчении часть своей яркости, причем краски становятся светлей и ничего не выигрывают в смысле чистоты тона. Киноварь применяется во всех способах живописи, а также и во фреске, где сохраняет свою способность чернеть на свету, хотя и не чернеет здесь так сильно, как в масляной живописи. Во всяком случае здесь выгоднее заменять ее красным хромом. Масла берет небольшое количество (около 15—20%), смотря по удельному весу краски, но сохнет медленно.

Киноварь мало ядовита. В последнее время в масляной живописи она часто заменяется красным кадмием, но вследствие своей сравнительной дешевизны она долго еще не потеряет своего значения.
Распознавание. Киноварь очень часто содержит в себе примеси, состоящие из сурика, красного хрома, окиси железа, тертого кирпича, драконовой крови, красного аурипигмен-та, талька и пр. Худшими примесями нужно считать свинцовые подмеси и аурипигмент, грубейшей фальсификацией — подкраску киновари органическими красками.



При испытании киновари следует руководствоваться следующими ее свойствами:

1) в воде и спирту она не растворяется и не окрашивает их;
2) при накаливании испаряется без остатка;
3) разведенные щелочи и кислоты на нее не действуют;
4) в царской водке (смесь 2 вес. ч. соляной кислоты и 1 вес. ч. азотной кислоты) растворяется без остатка.



Киноварь-экарлат Ecarlate. Jodquecksilber.. Scarlet vermillon.

Яркого цвета краска, средняя по тону между суриком и киноварью. Открыта около 1849 г. Химический состав ее — йодная ртуть.

От действия света разлагается на составные части; сначала желтеет, а потом чернеет, вредя соседним краскам своим иодом. В акварели улетучивается, оставляя пустые места; не может быть смешиваема со свинцовыми белилами.



Минеральная желтая Минеральный турбит. Jaune mineral. Mineralischer Turpeth.

Краска лимонно-желтого цвета. Состоит из соединения сер-нортутной соли с окисью ртути.

Чернеет на свету и разлагается в смеси с органическими красками.

За этот интересный познавательный материал мы благодарны сайту  http://www.ukoha.ru/

Альбом "Иконопись. Краски. Пигменты. Красочный слой"

На главную страницу раздела Изобразительное искусство



« Предыдущее фотоСледующее фото »

« вернуться

Рейтинг (Рейтинг - сумма голосов)
Голосовать
Комментарии отсутствуют
Чтобы оставить комментарий, Вам необходимо зарегистрироваться или авторизоваться
Кадастровый план
Яндекс цитирования
